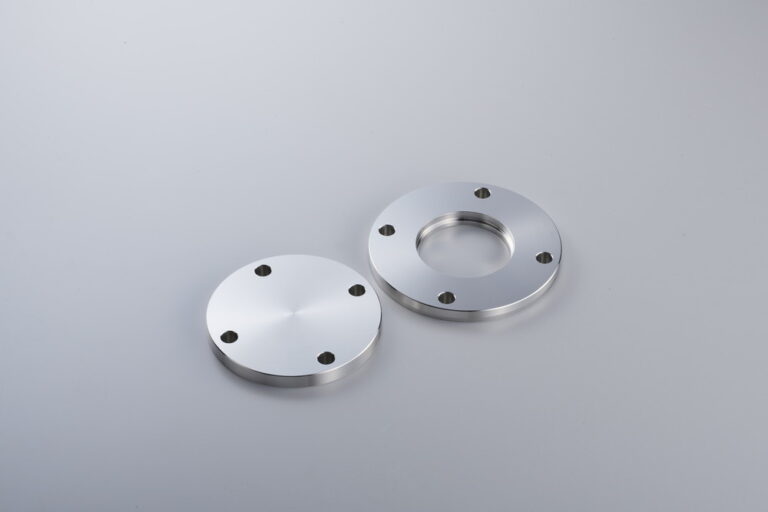

VF フランジ
材質：SUS304
単位：mm

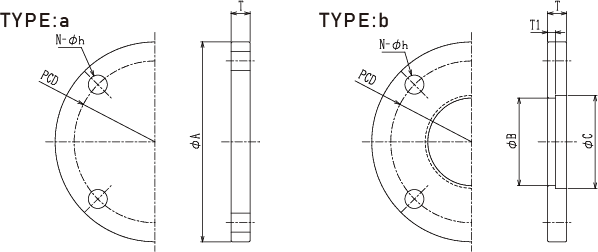

| 製品名 | 型式番号 | TYPE | φA | φB | φC | T | T1 | N | h | PCD | 価格(円) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VF25ブランクフランジ | VF25-B | a | 90 | – | – | 8 | – | 4 | 10 | 70 | 2,700/個 |
| VF25穴あきフランジ | VF25-H | b | 90 | 33 | 34.5 | 8 | 4 | 4 | 10 | 70 | 2,700/個 |
| VF40ブランクフランジ | VF40-B | a | 105 | – | – | 10 | – | 4 | 10 | 85 | 4,100/個 |
| VF40穴あきフランジ | VF40-H | b | 105 | 46 | 48.8 | 10 | 4 | 4 | 10 | 85 | 4,200/個 |
| VF50ブランクフランジ | VG50-B | a | 120 | – | – | 10 | – | 4 | 10 | 100 | 3,900/個 |
| VF50穴あきフランジ | VG50-H | b | 120 | 57 | 60.7 | 10 | 4 | 4 | 10 | 100 | 3,900/個 |
| VF65ブランクフランジ | VF65-B | a | 145 | – | – | 10 | – | 4 | 12 | 120 | 6,900/個 |
| VF65穴あきフランジ | VF65-H | b | 145 | 72.8 | 76.5 | 10 | 4 | 4 | 12 | 120 | 6,000/個 |
| VF80ブランクフランジ | VF80-B | a | 160 | – | – | 12 | – | 4 | 12 | 135 | 6,300/個 |
| VF80穴あきフランジ | VF80-H | b | 160 | 85.1 | 89.3 | 12 | 5 | 4 | 12 | 135 | 6,300/個 |
| VF100ブランクフランジ | VF100-B | a | 185 | – | – | 12 | – | 8 | 12 | 160 | 9,700/個 |
| VF100穴あきフランジ | VF100-H | b | 185 | 110.3 | 114.5 | 12 | 5 | 8 | 12 | 160 | 12,300/個 |
| VF125ブランクフランジ | VF125-B | a | 210 | – | – | 12 | – | 8 | 12 | 185 | 15,800/個 |
| VF125穴あきフランジ | VF125-H | b | 210 | 136 | 140.8 | 12 | 5 | 8 | 12 | 185 | 15,800/個 |
| VF150ブランクフランジ | VF150-B | a | 235 | – | – | 12 | – | 8 | 12 | 210 | 14,900/個 |
| VF150穴あきフランジ | VF150-H | b | 235 | 161.8 | 166.2 | 12 | 5 | 8 | 12 | 210 | 16,700/個 |
| VF200ブランクフランジ | VF200-B | a | 300 | – | – | 16 | – | 8 | 15 | 270 | 29,800/個 |
| VF200穴あきフランジ | VF200-H | b | 300 | 212 | 217.3 | 16 | 8 | 8 | 15 | 270 | 24,500/個 |
| VF250ブランクフランジ | VF250-B | a | 350 | – | – | 16 | – | 12 | 15 | 320 | 35,000/個 |
| VF250穴あきフランジ | VF250-H | b | 350 | 262 | 268.4 | 16 | 8 | 12 | 15 | 320 | 35,000/個 |
| VF300ブランクフランジ | VF300-B | a | 400 | – | – | 16 | – | 12 | 15 | 370 | 123,000/個 |
| VF300穴あきフランジ | VF300-H | b | 400 | 314.5 | 319.5 | 16 | 8 | 12 | 15 | 370 | 123,000/個 |
